Fender Champ putkiradion kuoriin.
Uutta vahvistinta tekemään. Nyt löytyi netistä hieno radio.
Hornyphon Prinz 39.
Alustava suunnitelma on että sisään tulee Fender Champ-vahvistin.

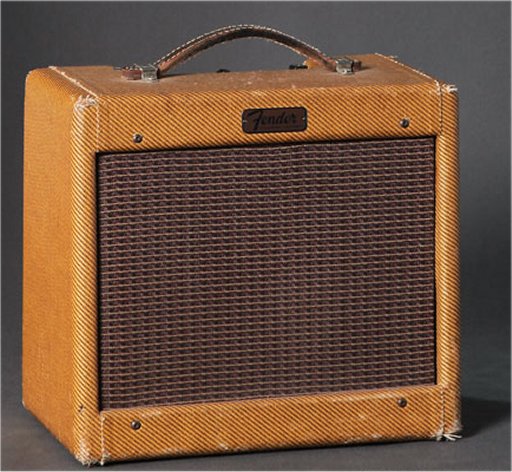

Fender alkoi tehdä mallia jo vuonna 1948 ja tuotanto jatkui aina vuoteen 1982.
Hornyphon Prinz 39.
Alustava suunnitelma on että sisään tulee Fender Champ-vahvistin.
Fender alkoi tehdä mallia jo vuonna 1948 ja tuotanto jatkui aina vuoteen 1982.
Siinä on yhdellä putkella toteutettu pääteaste ja tehoa noin 5 W. Kytkentänä käytän vuoden 1958 mallia jonka tyyppimerkintä on 5F1. Ja aikanaan se kuului Tweed-sarjan vahvistimiin.
Tässä se löytö on:
Tässä se löytö on:

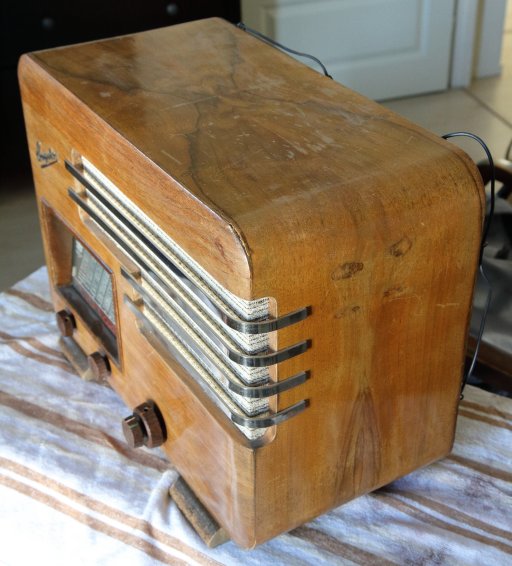

Muhkean kokoinen ja kauniisti pyöristetyt kulmat. Ja mittaritaulusta saa varmaan taas valaistun niin että se kertoo milloin vahvistin on päällä.
Hienot Art Deco-tyyliset raudat kaiuttimen edessä. Pinta on tässä vaiheessa sitä mitä se on, kulunut.
Sisällä oleva kaiutin on noin 20 cm (siis noin 8”) kooltaan eli saatan saada tästä tehtyä kokonaisen combon johon taidan laittaa kulokkeille oman erillisen liitännän joka sulkee kaiuttimen irti. Vuoden -58 Fender Champissä (5F1-versio) oli myös 8” kaiutin.

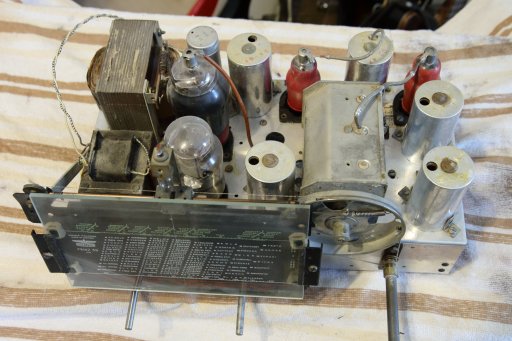

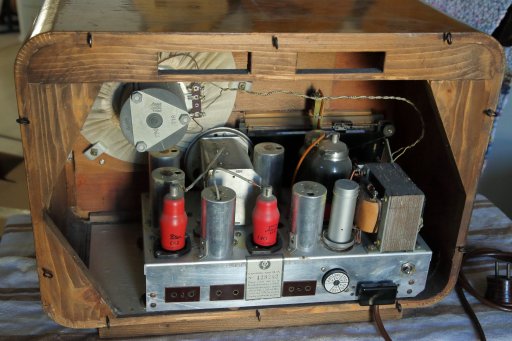

Radion koneisto irroitettuna.
Radio on siis Hornyphon Prinz 39. Made in Germany. Asteikolta löytyy suomalaisille radion kuuntelijoille tuttuja asemia, ainakin Pori, Turku, Oulu, Lahti ja Vaasa.

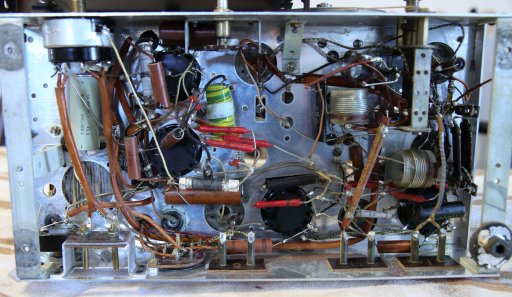

Point-to-point kytkentä, ei minkäänlaista piirilevyä. Joku on joskus ainakin yhden konkan vaihtanut ja piilottanut sen keltavihreän teipin alle.

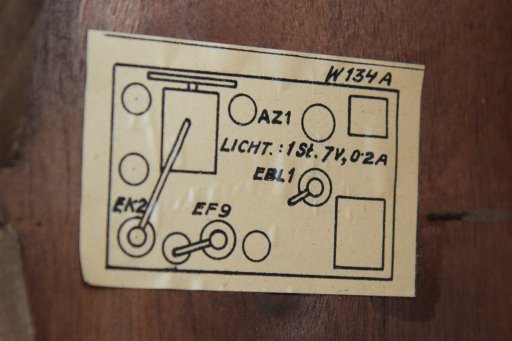

Alkuperäinen putkikartta:
EBL1 - Double Diode-Pentode, AZ1 - Full wave rectifier, EF9 - Variable μ amplifier pentode, EK2 - Octode frequency changer.
EBL1 - Double Diode-Pentode, AZ1 - Full wave rectifier, EF9 - Variable μ amplifier pentode, EK2 - Octode frequency changer.

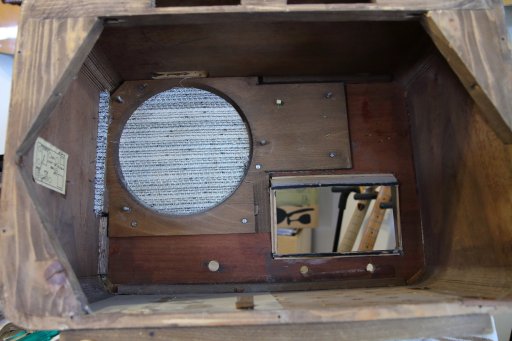

Ylänurkkaan mahtuu mittauksieni mukaan hyvinkin 8” kaiutin.

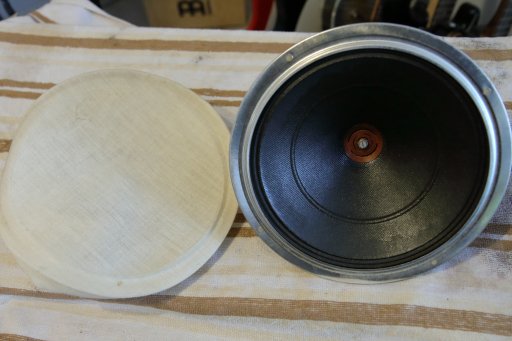

Alkuperäinen kaiutin tuskin toimii hyvin kitaravahvistimessa. Mutta kauniisti laitettu pussiin ja oli puhdas kuin uutena.

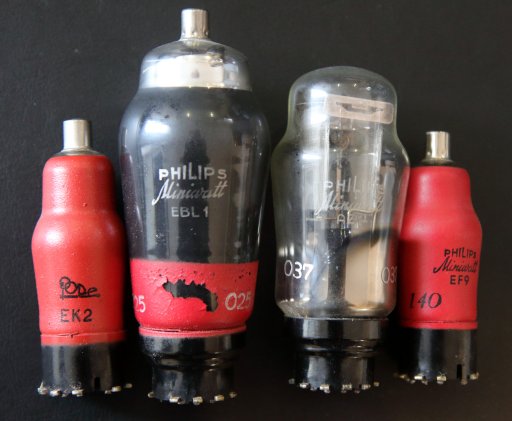

Alkuperäiset putket on tuollaisilla hieman harvinaisemmilla kannoilla.

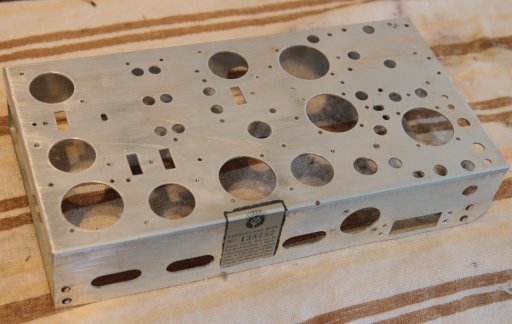

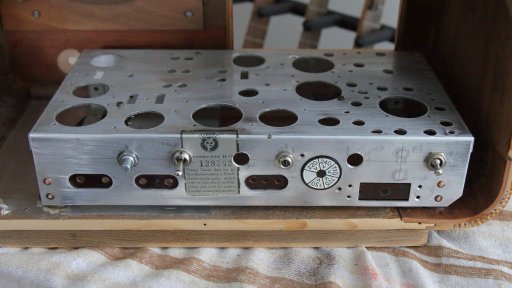

Runko riisuttu kaikesta vanhasta. Nyt sitten suunnittelemaan uutta kalustusta.

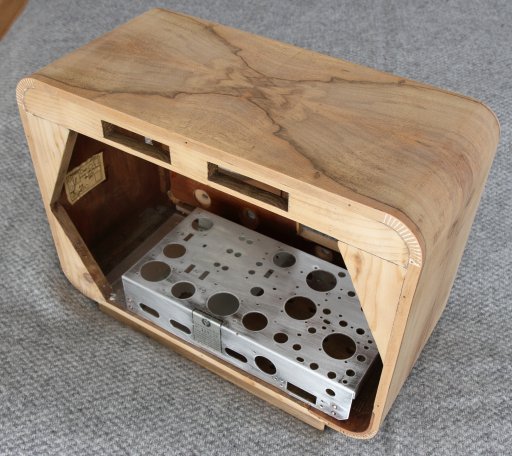

Kaikki ylimääräinen irti ja lakat pois pinnasta.

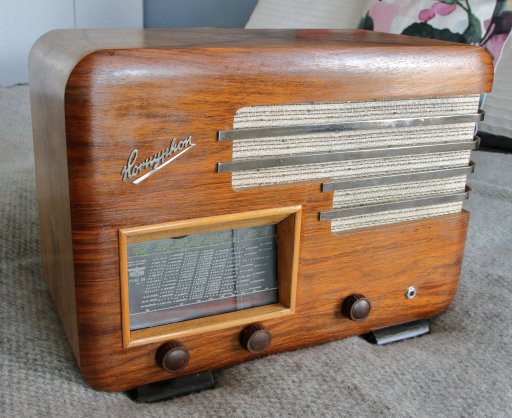

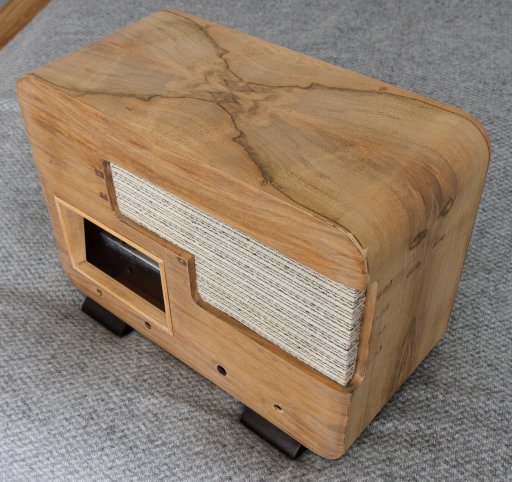

Ihan siistiä tulee. Vanhakin puu alkaa näyttää tuoreelta kun sen hioo.
Sellakat pinnassa. Hyvin sain myös nuo koristeet takaisin paikoilleen. Suunitelmaan kuuluu nyt että eteen tulee yksi liitin kitaralle, Volume, Tone ja Master Volume.

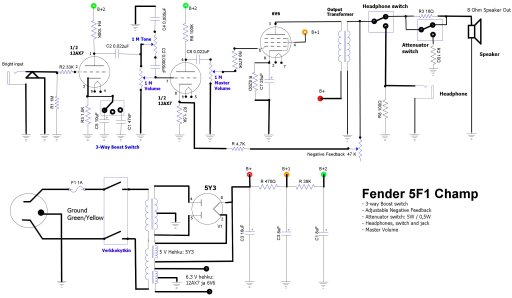

Kytkentäkaavio johon olen lisännyt muutaman muutoksen: kolmiasentoinen Boost-kytkin, säädettävä negative feedback, tehon valintakytkin (5W tai 0,5W), korvakuulokkeiden liitännän ja kytkimen jolla ne laitetaan päälle/pois ja master volume-potikan.

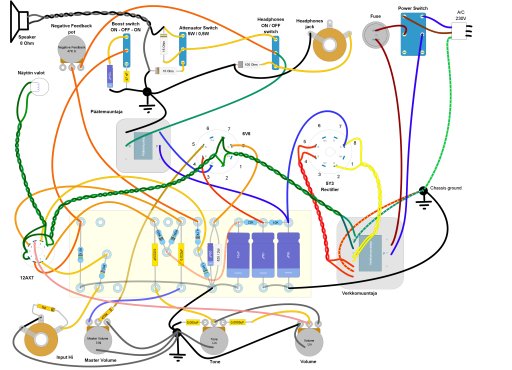

Kytkentää vastaava osasijoittelukuva ja johdotuskaavio etenee myös hyvää vauhtia.
Vanhoja takaseinän reikiä tukittu ja uusia reikiäkin tehty tarvittaville liittimille ja kytkimille.

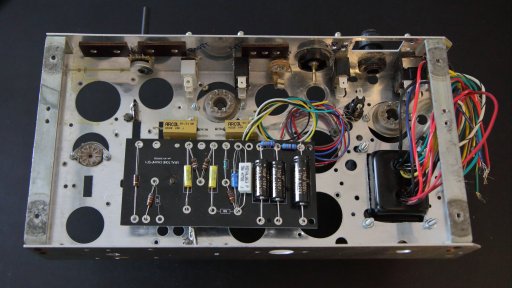

Reikälevy kalustettu ja kytkimet ja muuntajat löytäneet paikkansa.

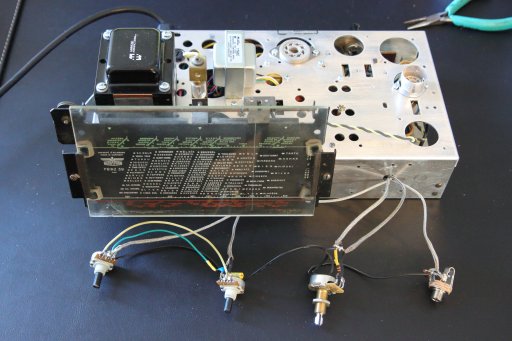

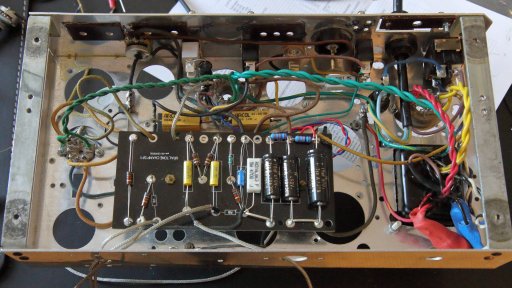

Piuhaa on pätkitty urakalla ja aika pitkällä ollaan. Etuseinään tulevat potikat ja kitaran liitin laittelematta.

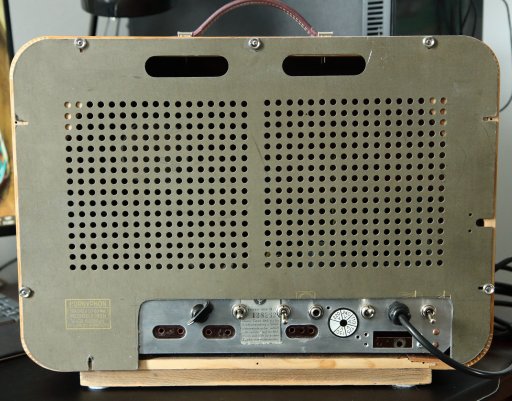

Takaseinään sahattu alustavasti aukko että pääsee kytkimiin käsiksi.
Tuosta se lähtee kohti koteloa. Ensin säätöerotusmuuntajan kanssa testattava että jännitteet nousee niin kuin on tarkoitus.

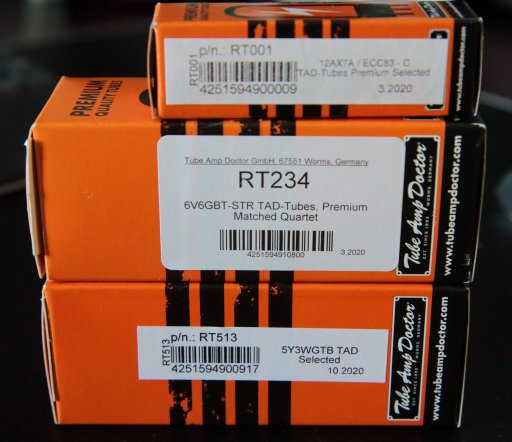

Putkina TAD:n 5Y3, 6V6 ja 12AX7.

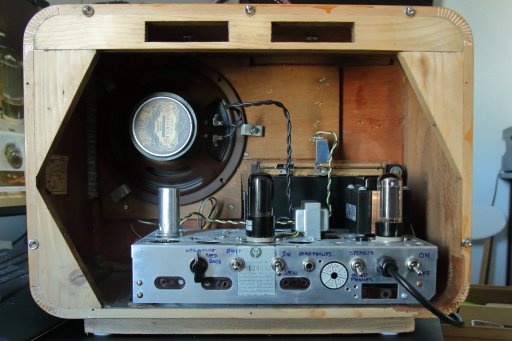

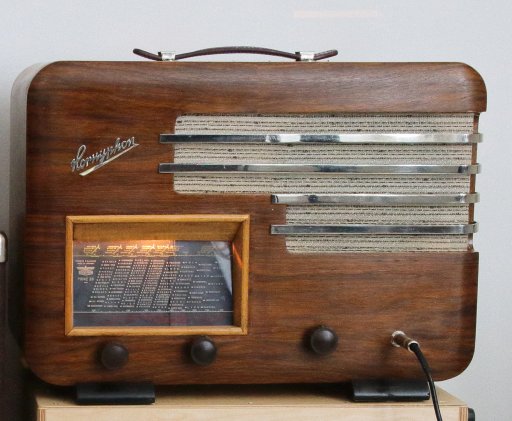

Kaikki valmiina. Champ on valmiina koesoittoon.
Valot palaa ja kaikki kunnossa. Potikat vasemmalta: Volume, Tone ja Master Volume.

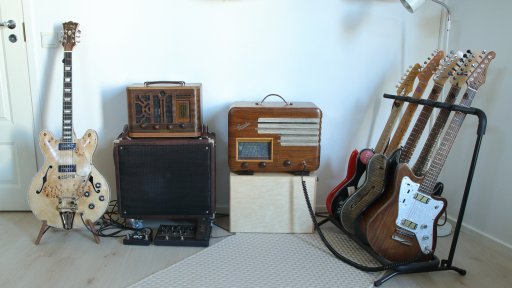

Tweed Deluxe (5E3) ja Champ (5F1) valmiina palvelukseen.
