Säröpedaali

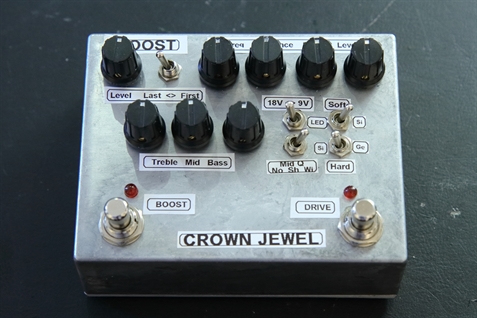

Melkoinen rakentelu edessä, mm. kahdeksan potikkaa ja 5 kytkintä.

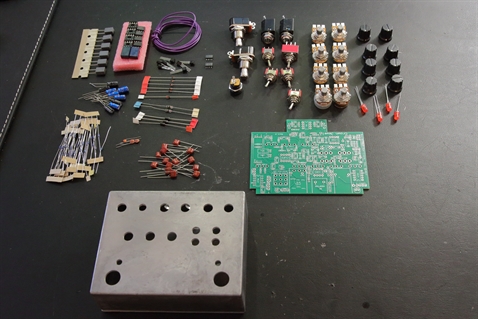

Palikat kasassa.

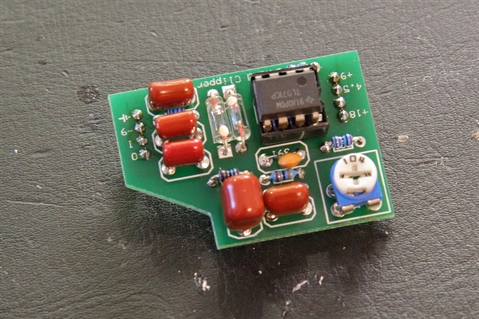

Boosterina mukana myös tuollainen pieni lisäkortti joka on Hard Clipper, kopio Klon Centaurista. Näkyy edellisessä kuvassa oikealla alanurkassa. Overdrive osa Klonista. Ei äänensävyn säätöä. Vain germanium diodeilla tehty hard clipper osa piirikytkennästä. Trimmerillä säädetään särö mieleiseksi.

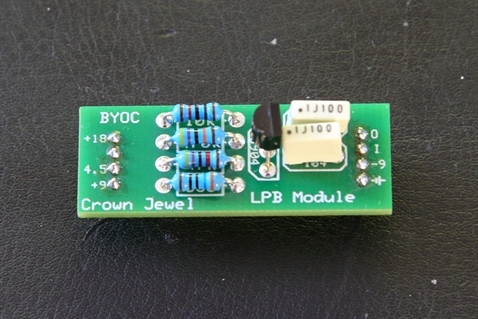

Toinen mahdollinen boosteri on tavallinen Linear Power Booster. Yksinkertainen transistori boosti.
Monipuoliset säröt saadaan aikaan sillä että kytkennässä on ensinnäkin boosteri joka voidaan laittaa ennen säröä tai särön jälkeen. Sitten sisäänrakennettuna on jännitteen nostaja varsinaiselle säröpuolelle jolla voidaan valita 9V tai 18V jännitteet. Kytkennässä on sekä ns. hard clipper että soft clipper osat. Hard clipperiin voi valita pii- (Si) tai germanium- (Ge) diodit. Soft clipperiin taas voi valita joko pii- tai LED-diodit. Äänensävyn säätöön on kolmella potikalla tehty Treble-, Mid- ja Bass-säädöt. Mid-säädön taajuusalueen keskipistettä (mid freq.) voi säätää ja samoin voi säätää Mid-säädön vaikutusalueen leveyttä (Q-arvoa). On myös Precense ja Drive säädöt.
Noilla mahdollisuuksilla pitäisi kyetä saamaan aikaan soundeja kuten:
- Klon Centaur, hard clipper, Ge
- Tube Screamer TS-808, soft clipper, Si
- Boss HM-2, soft and hard clippers, Si
- Boss DS-1, hard clipper, Si
- Fulltone OCD, hard clipper, Ge
- Zendrive, soft clipper, schottky / LED
- Blues Breaker, soft clipper
- Timmy, soft clipper, Si
- Proco RAT, hard clipper, Si
Noilla mahdollisuuksilla pitäisi kyetä saamaan aikaan soundeja kuten:
- Klon Centaur, hard clipper, Ge
- Tube Screamer TS-808, soft clipper, Si
- Boss HM-2, soft and hard clippers, Si
- Boss DS-1, hard clipper, Si
- Fulltone OCD, hard clipper, Ge
- Zendrive, soft clipper, schottky / LED
- Blues Breaker, soft clipper
- Timmy, soft clipper, Si
- Proco RAT, hard clipper, Si
Tässä muutamia esimerkkeja. Tällaisten kytkentöjen soundeja pitäisi pystyä tekemään kytkimiä käännellen ja potikoita säätäen. Kaikissa yllä mainituissa on toki monimutkaisempiakin takaisinkytkentöjä ja äänensävyn säätöjä ja vahvistinosia.

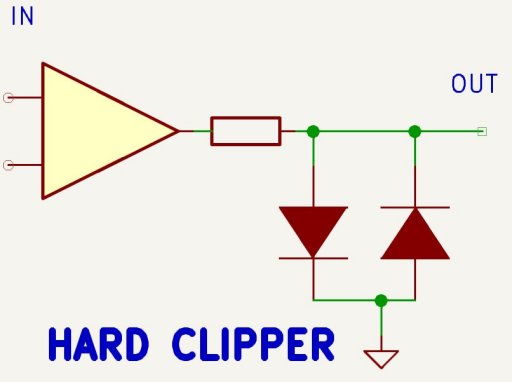

Tällainen on suunnilleen Klon Centaurin särökytkentä. Klonissa on käytetty Ge-diodeja. Boss DS-1 on samantapainen mutta Si-diodeilla. Myös Proco RAT on tällainen hard clipper.

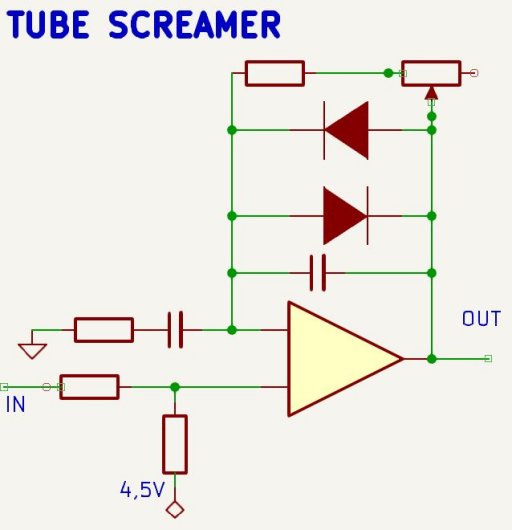

Tube Screamer on tyypillinen soft clipper. Eli tehty kahdella diodilla.

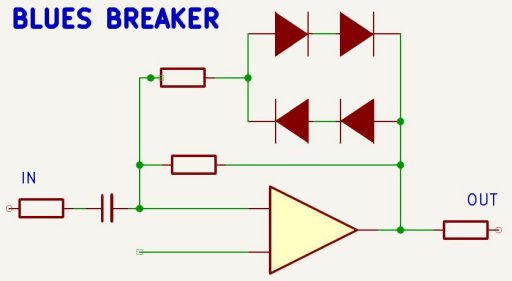

Blues Breaker on myös soft clipper mutta diodeja on tuplaten.

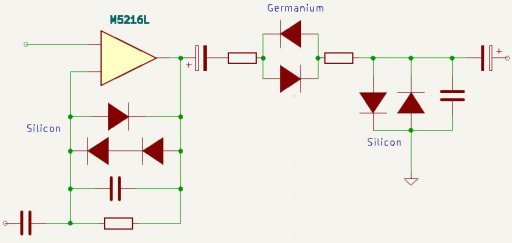

Boss HM-2:ssa on Si-diodeilla tehty sekä hard clipper että soft clipper ja lisäksi Ge-diodeilla tehty lisäosa niiden väliin sarjaan. Soft clipper on epäsymmetrinen.

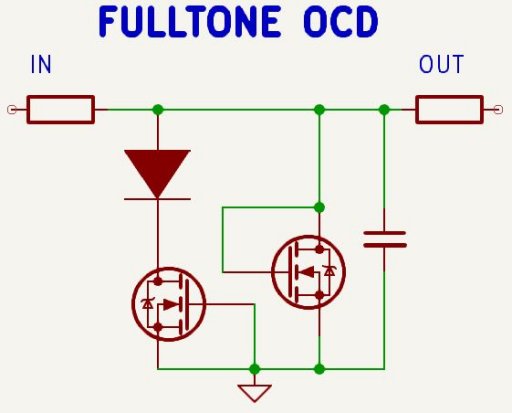

Fulltone OCD on hard clipper mutta toteutettuna FETeillä ja diodilla.

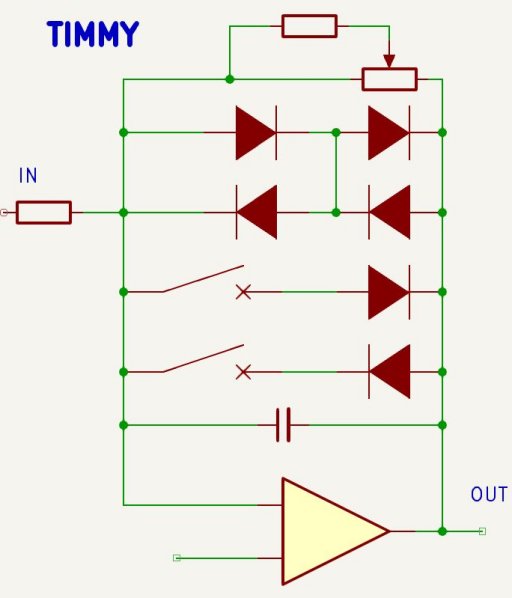

Timmy on soft clipper jossa on jopa 6 diodia joista pari voi kytkeä pois päältä tai tehdä niillä epäsymmetristä muokkausta säröön.

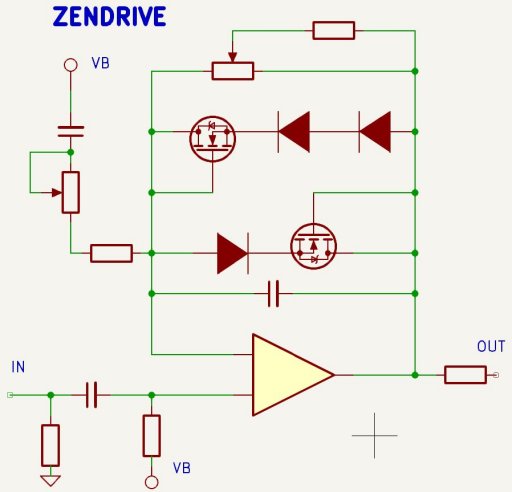

Zendrive on soft clipper jossa on käytetty sekä diodeja että FETtejä ja tehty epäsymmetriseksi.
